安裝連接位程序

下例程序為連接位安裝指引。遵從以下程序可確保連接位的密封性。不管工地的環境如何,也得遵從以下指引以免水份滲入母線槽。母線槽送到工地時是以膠袋密封以防止在運輸途中或存倉時滲入水份。所以在安裝連接位前不可以除去膠袋。

安裝連接位基本步驟

連接前,先用絕緣表測測看母線槽絕緣是否良好。

01.將包裝用膠套向母線中心收縮,然后拆下接地排和蓋板。

02.檢查導體及絕緣片是否有損傷及導體表面是否平滑。導體末端涂有潤滑劑。如發現異物須立刻清除。

03.為了防止水份滲入,必須確保斷部端之密封膠圈安裝正確可靠。

04.將兩條母線滑行連接,把安裝尺(其尺寸因應母線電流量有所不同)放于兩條母線中間,直至碰合為止要注意不可以壓迫絕緣膠管,絕緣片的位置必須正確。

05.松開連接螺栓及墊圈,厚連接板及彈簧墊片,在螺栓周?chē)可瞎杳芊饽z。

06.裝上螺栓及墊圈。

07.鎖緊螺帽,M12螺栓所需扭距為70N.M14螺栓所需扭距為120N。

08.安裝小聯接螺栓。

09.在聯接散熱板時梯形槽內涂滿硅密封膠,將回封蓋鎖緊。

10.裝上接地排。

11.進行絕緣測試以確保母線槽安裝正確,然后將包裝膠套移往原來位置,確保母線在送電前不會(huì )被弄污或受到破壞。

12.在正式送電前,應將包裝母線用的膠套拆除。

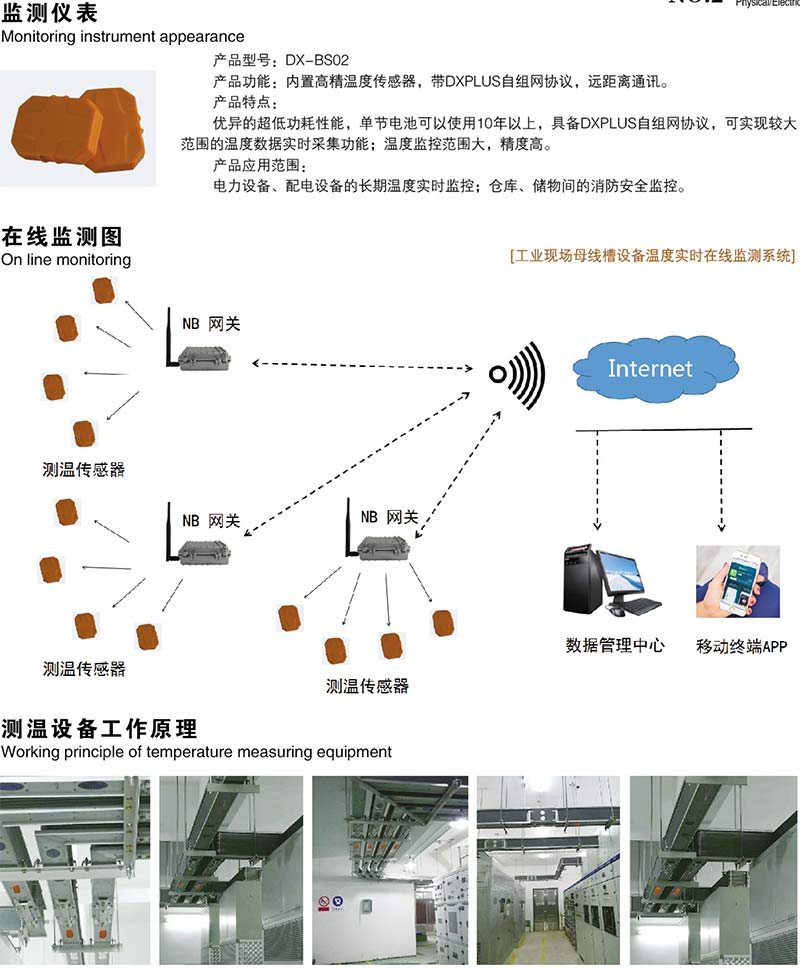

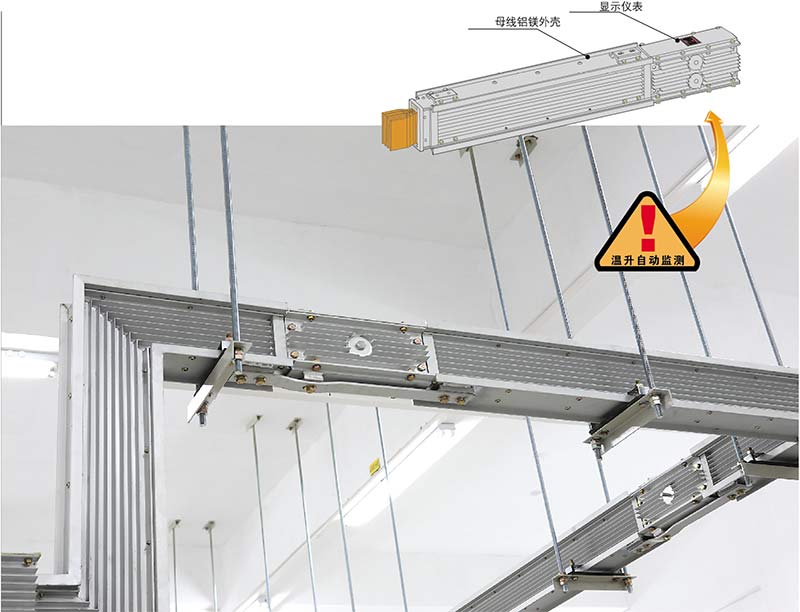

溫升自動監測系統

對于母線槽本身來說,重要的就是可靠性,而反映可靠性的一個最重要的指標就是母線槽在傳輸強大電流中的溫升狀態。因為母線槽平時通過的電流從數百安培至數千安培不等,只要由于某個連接環節的材料、安裝、接觸面積壓力或老化等原因,引起母線槽連接處的接觸電阻増大時,將直接引起接觸點的溫升增加,溫升一旦超過了國家標準規定的溫升允許值時,將引發供電系統的重大事故。一個供電系統的母線槽的連接點往往有數百甚至上千個,只要有處發生過熱故障,就將帶來重大的事故隱患。因此,用智能化的母線槽溫升點在線監測系統來預防此類惡性事故是個十分有效的手段。

1、測溫傳感器固定在需要測溫的設備表面(母線槽接頭或UPS電源),傳感器將感知到的溫度信息實時回傳到通訊網關;

2、網關收到傳感器信息,每隔2小時會(huì )傳到數據中心一次,當溫度升高達到預設閾值(報警度數可自設值),網關會(huì )立即上傳該傳感器溫度異常信息,同時實現平臺報警;

3、測溫傳感器與網關可視通訊距離為200米,如果傳感器與網關之間有封閉式墻體阻擋,每增加一面墻體,根據墻體厚度,通訊距離會(huì )衰減50-80米。

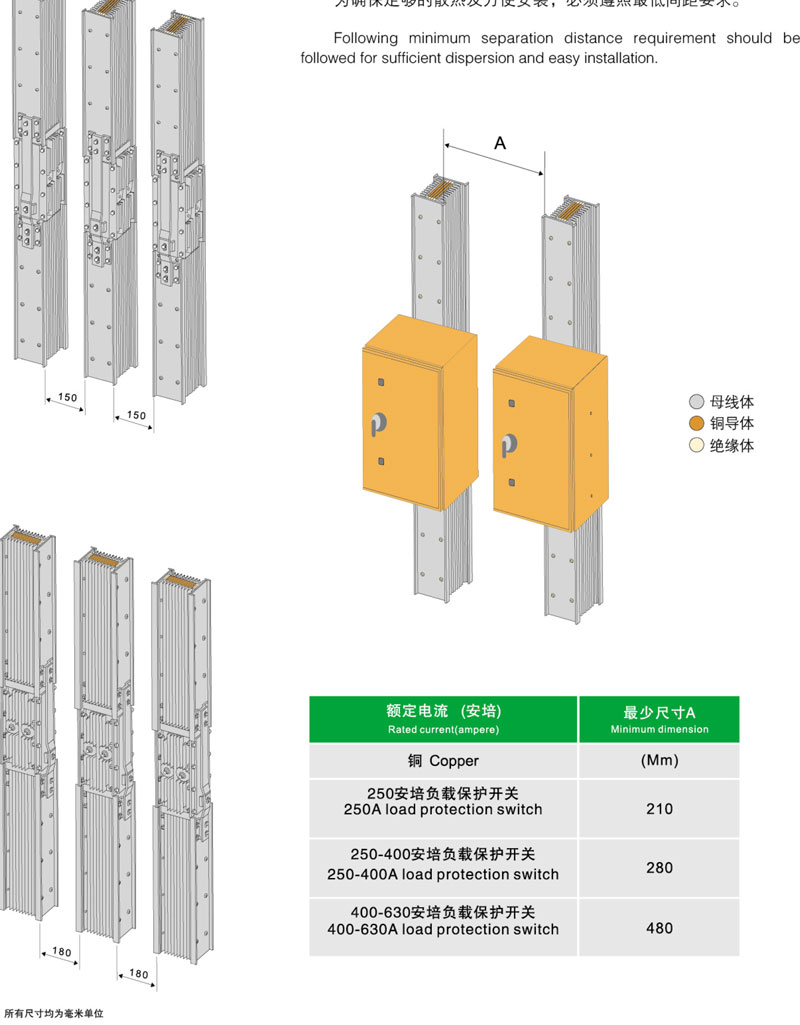

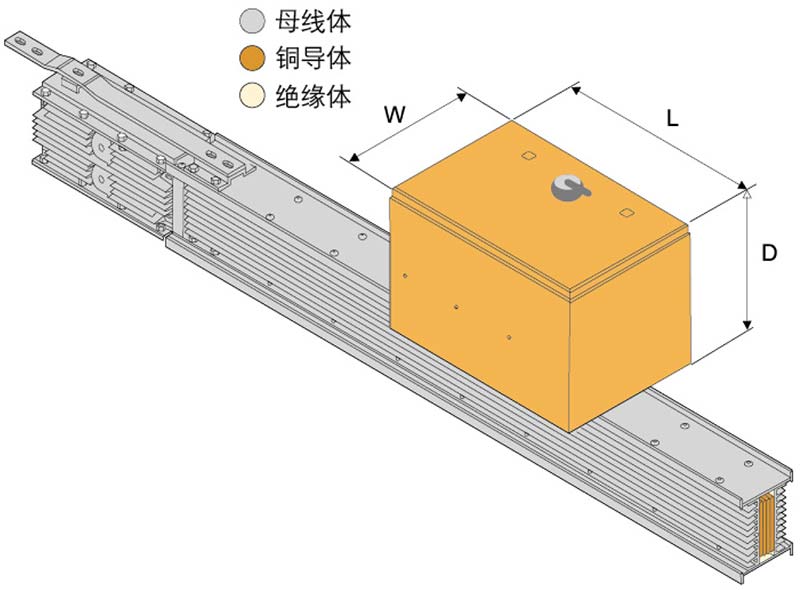

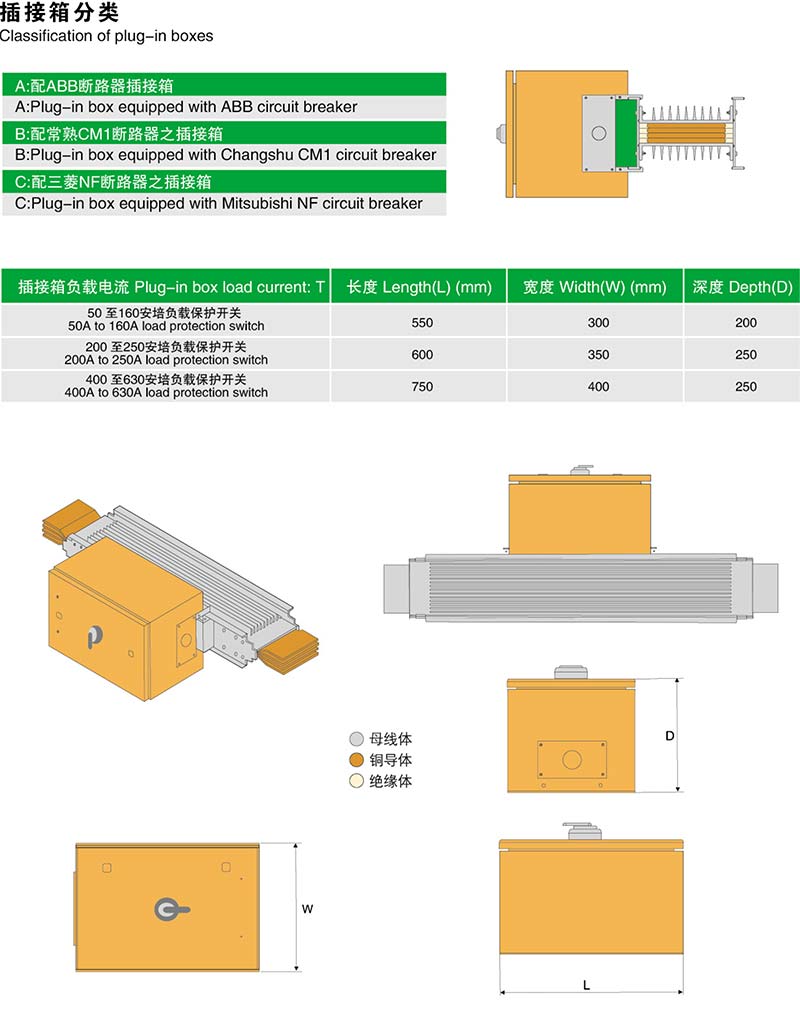

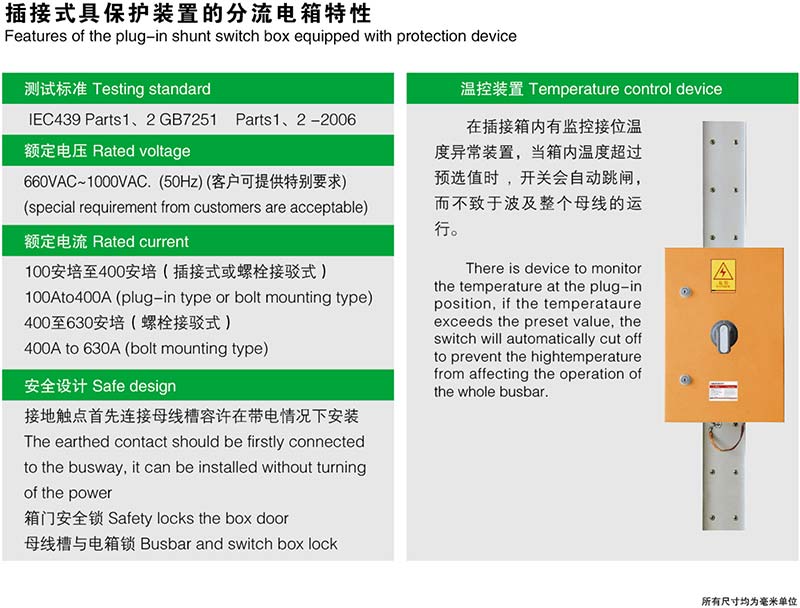

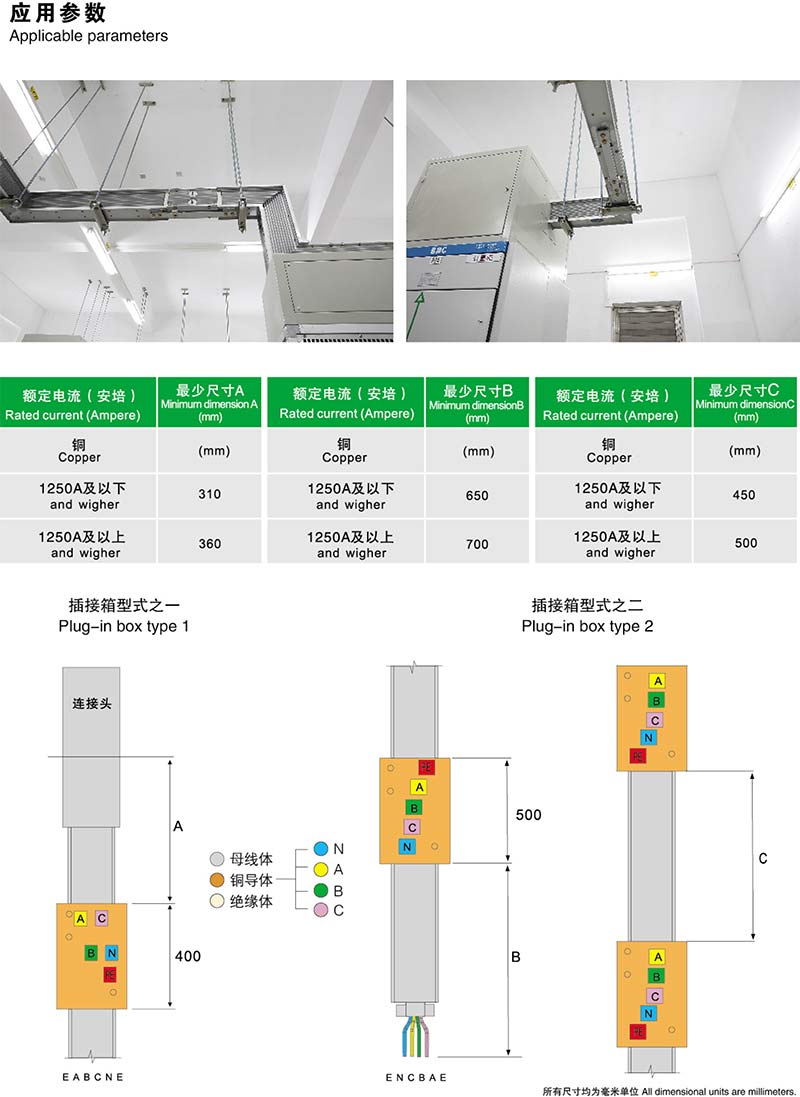

插接式分流系統

為應付電源分布應用,KNEIFF母線槽是可容入具保護裝置的分流電箱。插入式系統是經過溫升及短路測試,完全符合國際標準(IEC439Pars1,2)國家標準(GB7251 Parts1,2-2006)分流電箱的位置可按客戶的需要設計,3.2米標準長直線段可容納最多至3個分流點。插接式電箱可在母線槽供電狀態下安裝或拆除。電箱本身有足夠的空間接駁電線。電箱亦配有特設的連鎖以防止在使用時被開啟或拆除。
