大型的配電柜上應用到裸銅排，同樣裸銅排也是低壓大功率和高壓繞線式電機轉子繞組的重要生產原材料，該類材料在嵌入轉子鐵芯以前要經過下料、退火、成型、包扎絕緣等多道工序;過后尺寸是按照成型繞組的實際形狀計算，因而下料時必須保證數據的正確性;作為電機的繞組材料，材料的性能符合性特別重要，在生產加工過程中要保證銅排的表面不受到傷害，如果銅排的表面受到損傷，很可能會(huì )對后期包扎的絕緣有影響，這樣就會(huì )有嚴重的對地質量隱患。

　　裸銅排會(huì )按照電機設計的要求加工成型材，與電機繞組的槽形相匹配，采用裸銅排的轉子繞組，繞組的焊接是關鍵工藝，需要配備可靠的焊接設備和專用工裝。

　　銅排制作技巧

　　電機裸銅排繞組的成型會(huì )有專門的成型模具，成型時一方面要保證線圈與鐵芯的相對位置，另一方面也要兼顧成型過程中銅排因變形可能發生的斷裂。這里與大家共享一個電控柜母線常用的銅排拆彎經驗。

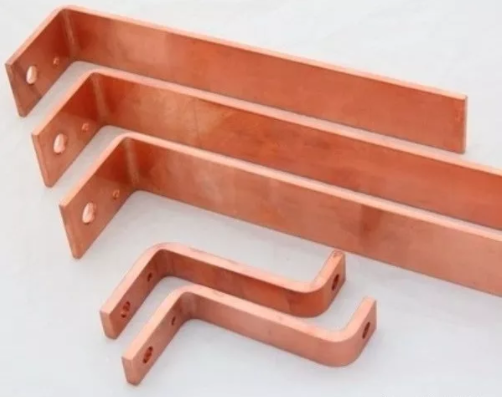

　　折彎角度是根據產品布局及現場安裝需要而定，有折一個彎的，也有折幾個彎的，但最終用戶連接的平面一般有平行和垂直于水平面兩種。折彎角度的大小一般與折彎內圓角R的大小決定，比如一個10mm厚的銅排折彎，如果折彎內圓角只有R10，那么折彎后外圓角一般就會(huì )出現裂紋，通常內圓角的大小為排厚的1.5倍到2倍折彎效果最好。

　　展開長與折的彎數和折彎內圓角有關，你可以用二維圖1:1畫個厚度方向的投影圖，量出周長再減去2倍的排厚，最后除以2就是你想要得到的展開長。計算公式為銅排的所有直線尺寸加0.5n×(R內+R外)/2。其中n代表折彎數，R內、R外分別代表折彎處內外圓角大小。
